PRODUCT

SD ac servo motor driver

introduction

 SD ac servo motor driver Features

1. Adopting advanced DSP digital control algorithms to realize Highprecision positioning response;
2. Adopt vector current, speed and position closed loop control strategy;
3. Adopt IPM intelligent design template, overcurrent and overvoltageprotection are more stable;
4. Integration RS232 or RS485 communication function, and perfectlysupport MODBUS instrument protocols;
5. Various Intelligent monitoring function and control panel, It isConvenient for customer to debug and diagnose.



二、 使用說明:

性能規格表

外部連接

輸入電源

單相或三相AC170-220V

控制方式

SVPWM控制方式

編碼器

增量式編碼器2500-6000PPR

內部功能

顯示及操作

六位顯示器LED,四個功能按鍵

控制模式

位置控制/模擬電壓速度控制/試運行/點動運行

制動功能

內置制動

保護功能

欠壓,過壓,過負載,過流,編碼器異常,位置超差

位置控制模式

指令控制方式

外部脈沖

外部指定脈沖輸入

脈沖+方向,最大頻率 500KHZ

電子齒輪比

1~32767

速度控制模式

外部模擬電壓

±10V

輸入/輸出信號

位置信號輸出

ABZ相線驅輸出/Z相集電極開路輸出,分頻比1/255

輸入信號

伺服使能,報警清除,偏差技術器清零,指令脈沖禁止,速度選擇1/2

輸出信號

伺服準備好輸出,伺服報警輸出,Z信號輸出,抱閘輸出

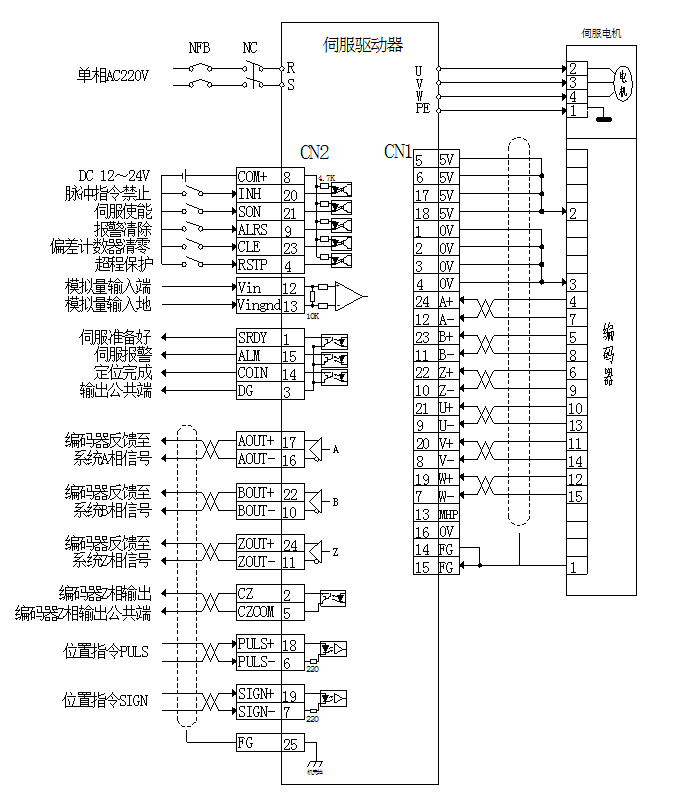

三、驅動器端口說明
