●ST-MD42H一體機概述
ST-MD42H步進驅動一體機是我公司2012年4月創新發布的一款全新的產品。他將42H步進電機,驅動器突破傳統概念,整合到一體的全新新品。
該款一體機是蘇泰公司自主創新研制的,更是國內第一款具備稿細分,完全將42H步進電機整合到一體的高新技術機電一體化產品。和同類產品相比具有高細分、低諧振、體積小、散熱性能好,接線簡化方便等特點。
●ST-MD42H步進驅動一體機基本特性
1、寬電壓范圍輸入:輸入電壓9-30VDC寬電壓范圍輸入
2、8檔電流可調:電流最大2A
3、高細分:8檔細分可選,最高可達128細分。
4、散熱性能:該驅動器采用高性能進口芯片,具有發熱低,散熱性能高于一般的驅動器。
5、體積?。和庑蝺H42.3mm,高度18mm,可合成在電機上,亦可分開安裝在控制柜內,體積更小,更節省空間。
6、低成本:該一體機由于高集成度高,從真正意義上可大幅減少驅動器成本.
●ST-MD42H步進驅動一體機接線柱端口說明
端口1-2:DC+,DC-,輸入電壓12-36VDC寬電壓輸入
端口3:接+COM(+5V)信號電源端口
端口4:接CP(PUL)脈沖信號
端口5:接CW(DIR)方向信號
端口6:接ENA(FREE)脫機信號
DIP細分撥碼開關:123組合為電流選擇,456組合為細分選擇。

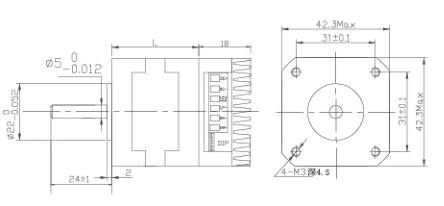

●Dimensions(外形圖): unit=mm
K1, , | K2 | K3 | 電流 | K1, | K2, | K3 | 電流 |
ON | ON | ON | 0.4 | OFF | ON | ON | 1.3 |
ON | ON | OFF | 0.6 | OFF | ON | OFF | 1.5 |
ON | OFF | ON | 0.8 | OFF | OFF | ON | 1.7 |
ON | OFF | OFF | 1.0 | OFF | OFF | OFF | 1.9 |
K4, | K5 | K6, | 細分 | K4, | K5 | ,K6 | 細分 |
ON | ON | ON | 1 | OFF | ON | ON | 16 |
ON | ON | OFF | 2 | OFF | ON | OFF | 32 |
ON | OFF | ON | 4 | OFF | OFF | ON | 64 |
ON | OFF | OFF | 8 | OFF | OFF | OFF | 128 |
