一．BLDC-4008直流無刷驅動器特點
1、直流電壓24VDC-36VDC，電流8A
2、轉速顯示。
3、有霍爾，無霍爾兩種模式
4、速度開環，閉環兩種選擇模式
5、采用新型的PWM脈沖技術。
二．使用說明：
1、端口說明：
BLD-4008驅動器引腳端口說明 | |
+AT -AT | 輸入直流電源小于40V |
U,V,W | 輸出電機接線端口 |
+5V | 霍爾電源+5V |
GND | 霍爾電源負端 |
HALL A、B、C | 霍爾A,B,C 相 |
GND | 調速輸入端負極 |
CW | 電機正轉輸入端口 |
CCW | 電機反轉輸入端口 |
DA | 調速端口，一般0~10V內 |
BRAKE | 電機制動端口 |
CLK | 轉速反饋端口 |
+5V | 調速輸入端正極 |
2、內部電路設定
閉環設定：跳線場1,3,5,9，跳線場短接后累加乘以1000，即為最大閉環轉速
有無霍爾設定：跳線場W短接，運行霍爾無刷電機。跳線場W不短接，運行無霍爾無刷電機

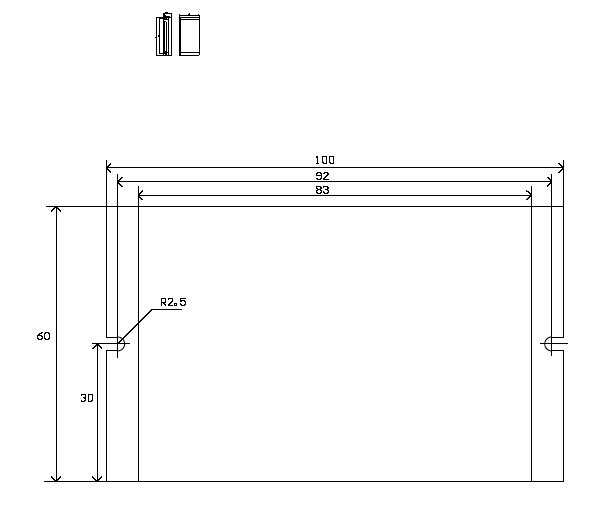

安裝外形圖：
